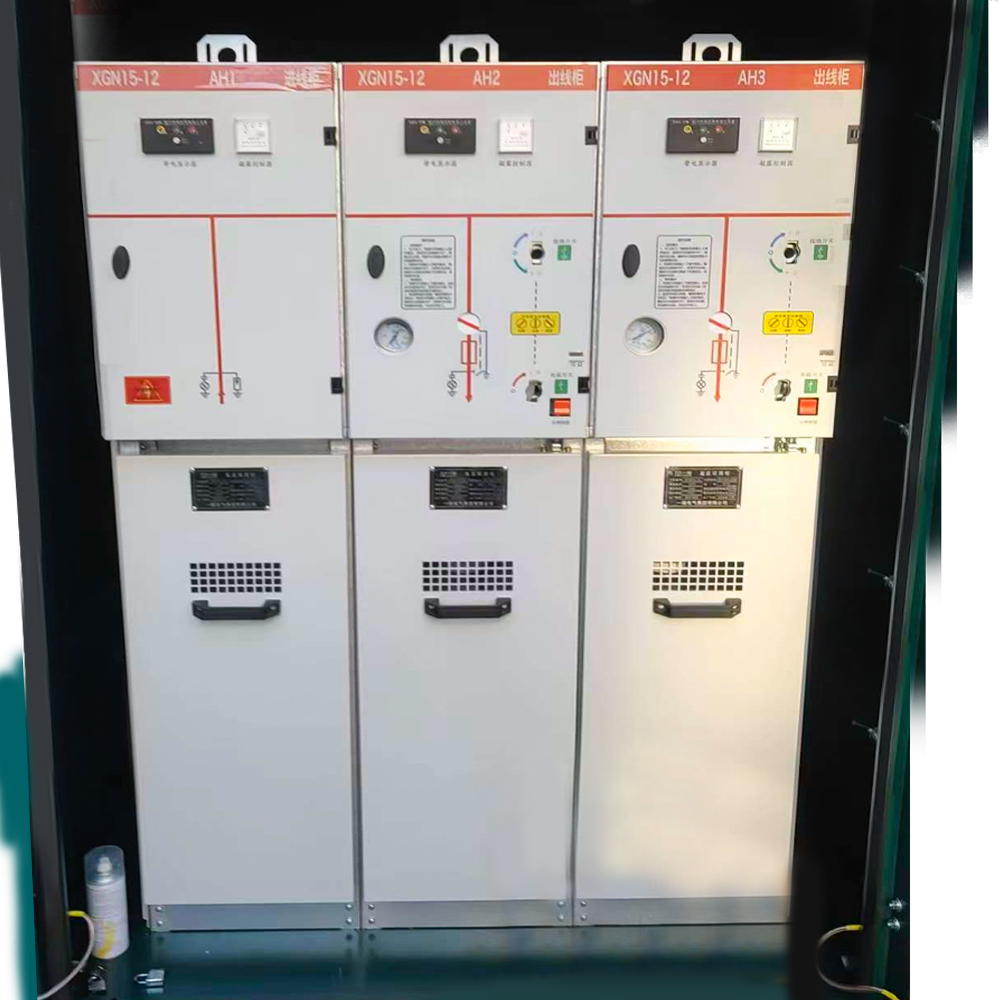

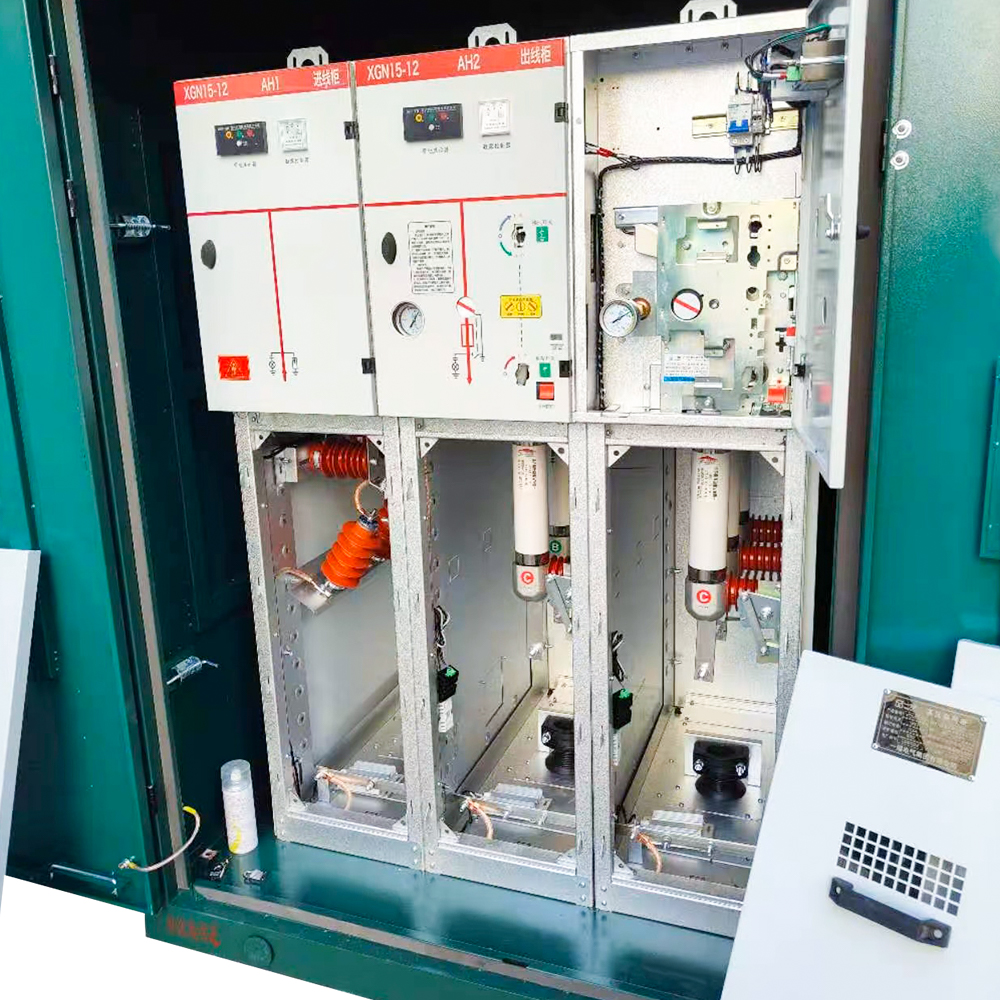

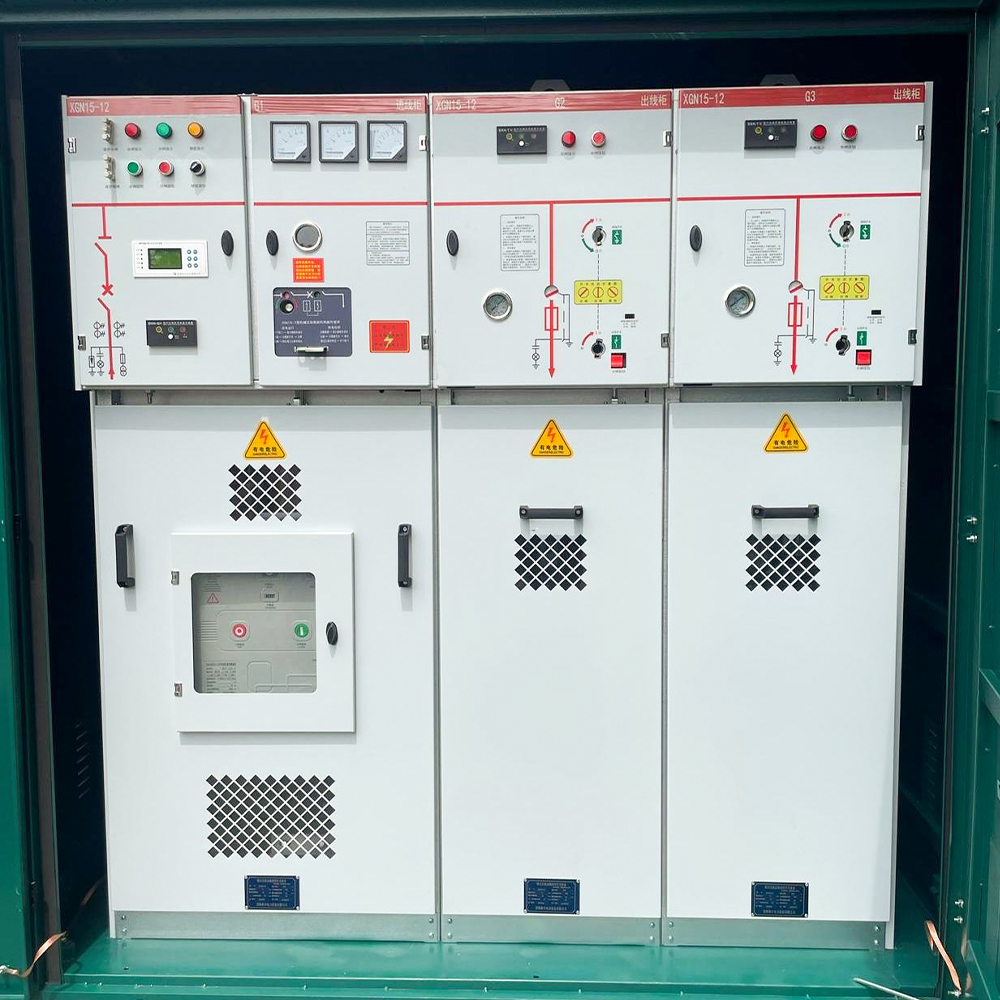

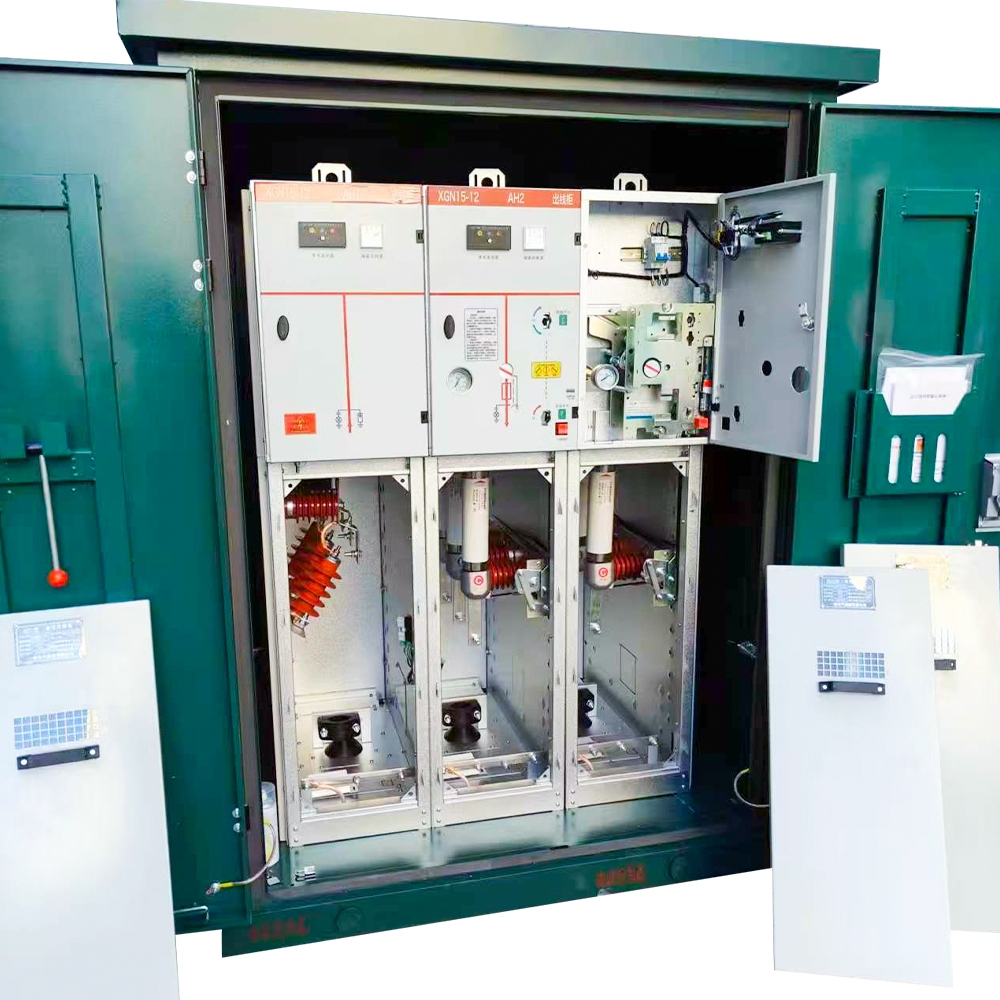

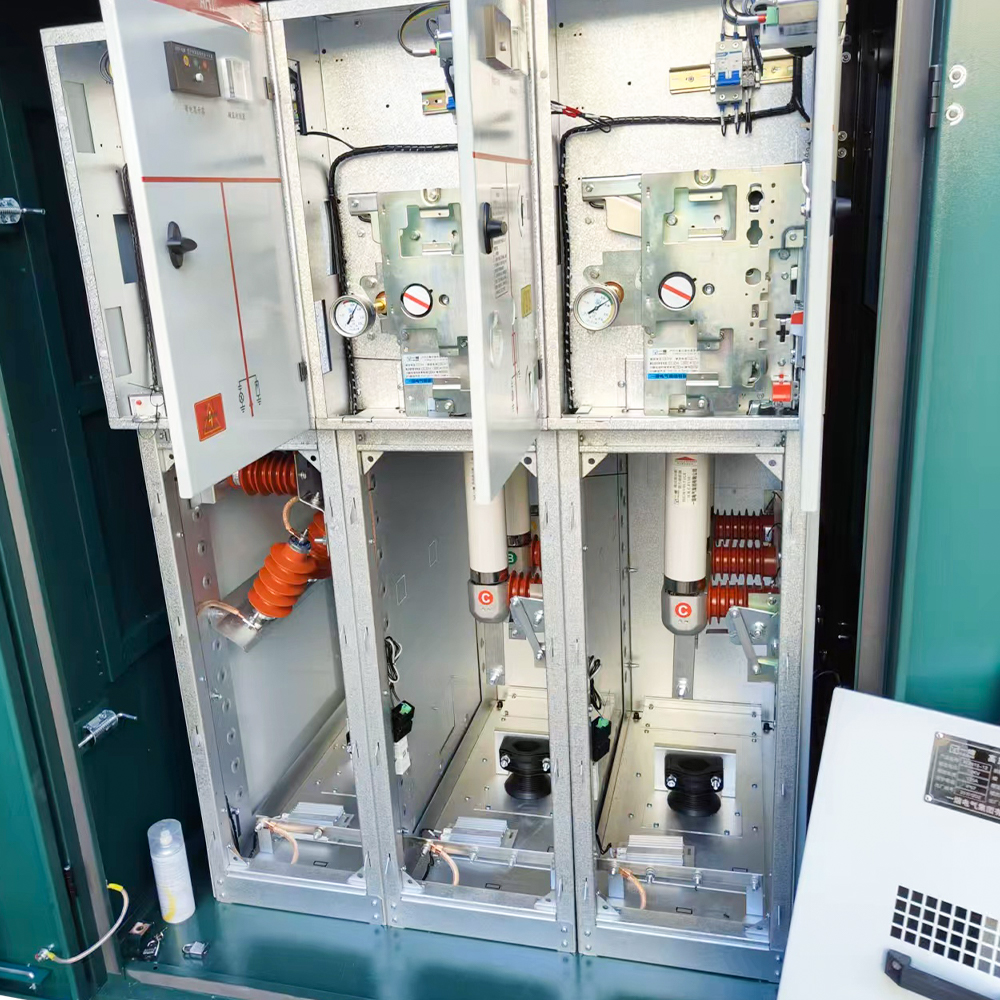

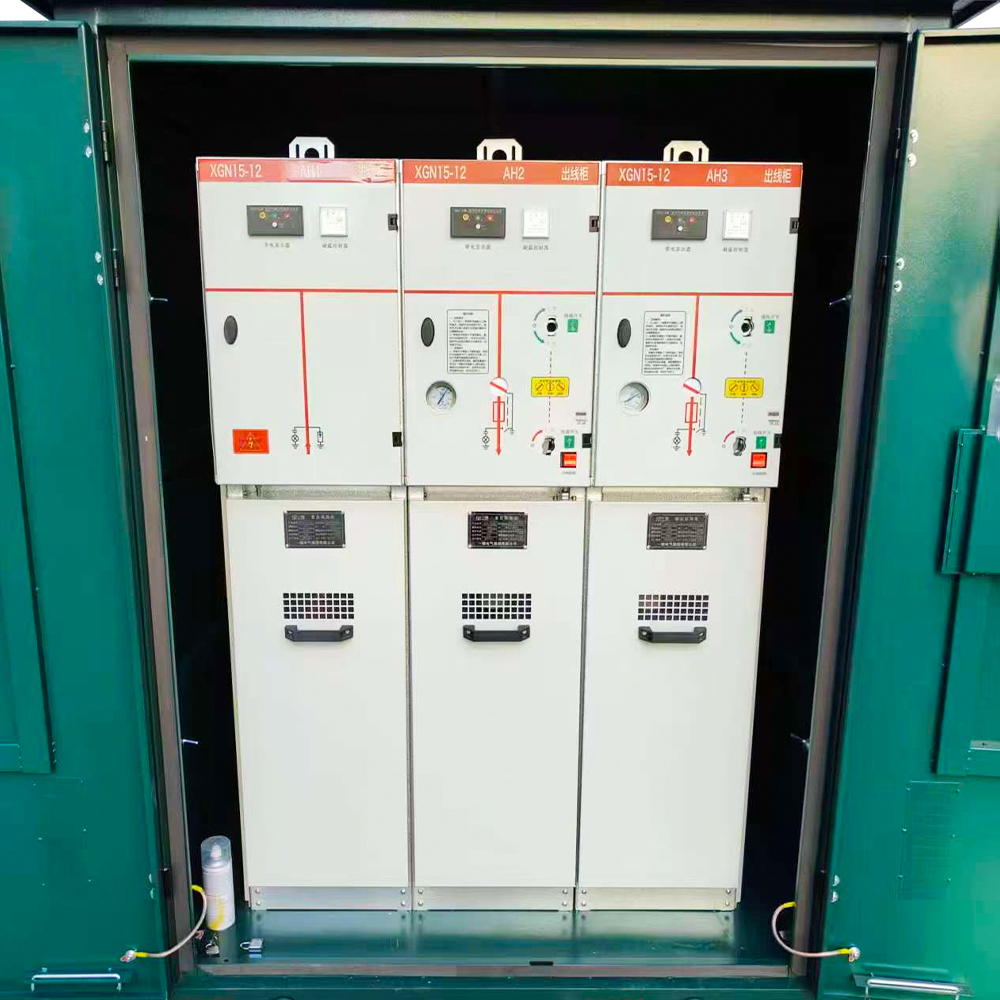

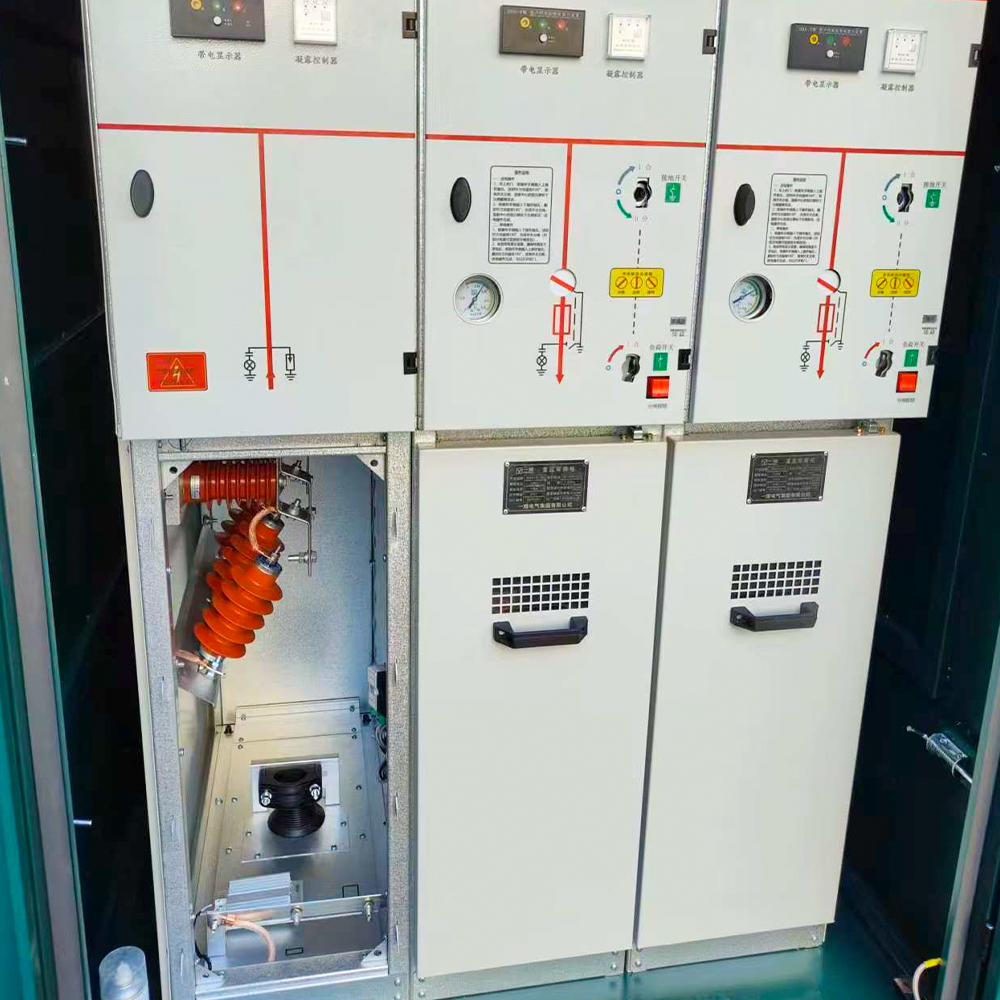

XGN15-12 Unidad principal de anillo cerrado de metal (RMU)

El cuadro de distribución de red en anillo cerrado de metal tipo XGN15-12 es una nueva generación de cuadro de distribución dedicado para la automatización de la distribución de energía. El interruptor principal utiliza un interruptor de carga de hexafluoruro de azufre o un interruptor aislado con gas respetuoso con el medio ambiente, y todo el gabinete adopta una estructura aislada con aire, que presenta una estructura compacta, un rendimiento confiable y capacidades de expansión flexibles. Este equipo es adecuado para sistemas de distribución de energía en interiores trifásicos de CA de 50 Hz con un voltaje nominal de 12 kV, y es ampliamente utilizado en redes de anillo de cable industriales y civiles y sistemas de terminales de suministro de energía, principalmente para la recepción y distribución de energía eléctrica. Es particularmente adecuado para pequeñas subestaciones secundarias, estaciones de conmutación, empresas industriales y mineras, áreas residenciales urbanas, aeropuertos, ferrocarriles, túneles, edificios de gran altura y otras ubicaciones del sistema eléctrico, cumpliendo con los requisitos de operación segura y confiable y gestión automatizada.

  • Especificación
  • Acerca de Hengyuan
  • Contáctenos
Proyecto Valor del parámetro
Voltaje nominal 12kV
Tensión soportada por impulso de rayo nominal (fase a fase y fase a tierra) 12kV
Tensión de resistencia nominal al impulso del rayo (entre puntos de ruptura) 85kV
Tensión soportada de frecuencia de potencia de 1 minuto (fase a fase y fase a tierra) 42kV
Tensión de resistencia de frecuencia de potencia de 1 minuto (entre puntos de ruptura) 48kV
Corriente nominal del bus principal 630A
Corriente nominal del autobús ramal 630A
Corriente de resistencia nominal de corta duración del circuito principal 20*kA
Corriente de resistencia nominal de corta duración del circuito de puesta a tierra 20*kA
Corriente máxima nominal soportada 63**kA
Transferir corriente 1700A
Nivel de protección IP3X
