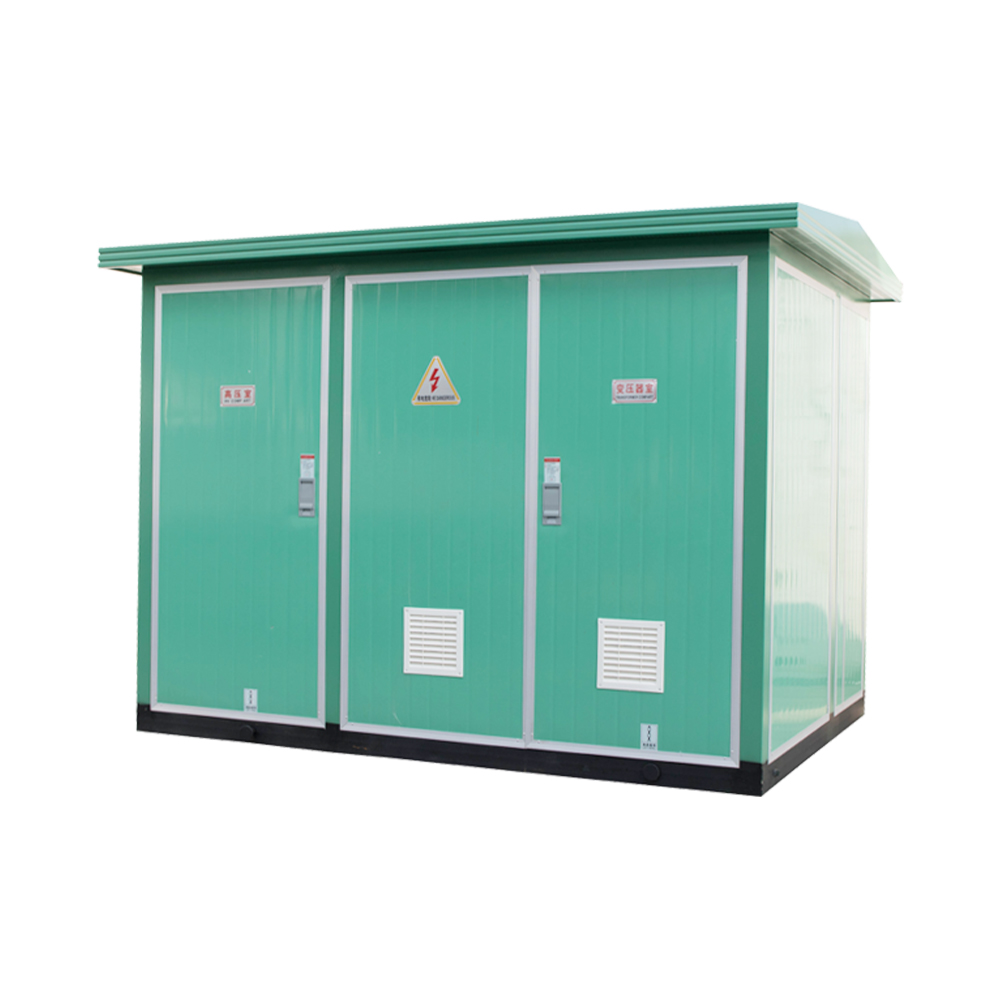

Subestación compacta

Las subestaciones compactas son unidades cerradas ensambladas en fábrica que integran un transformador, un cuadro de distribución de alto voltaje y un equipo de distribución de bajo voltaje dentro de una única carcasa metálica. Están diseñados para instalación exterior a nivel del suelo o sobre plataformas de hormigón, dando servicio a puntos de carga distribuidos en redes urbanas y rurales. Las clasificaciones de voltaje generalmente cubren niveles primarios de 6 kV a 35 kV y niveles secundarios de 0,4 kV. El compartimento del transformador puede contener unidades llenas de aceite o de tipo seco con potencias nominales de 100 kVA a 2500 kVA. La construcción del recinto cumple con las normas IEC 62271-202 y GB/T 17467, proporcionando grados de protección como IP23 a IP54. Los compartimentos internos están segregados en secciones de alto voltaje, transformador y bajo voltaje con mecanismos de enclavamiento. La refrigeración se consigue mediante ventilación natural o circulación de aire forzado. Estas unidades se aplican en complejos residenciales, centros comerciales, parques industriales y sitios de construcción temporales donde las limitaciones de espacio o el despliegue rápido son factores. El mantenimiento incluye la inspección periódica de los niveles de aislamiento, el funcionamiento de los cuadros de distribución y la integridad del recinto.
