Unidad principal de anillo cerrado de metal (RMU) HXGN

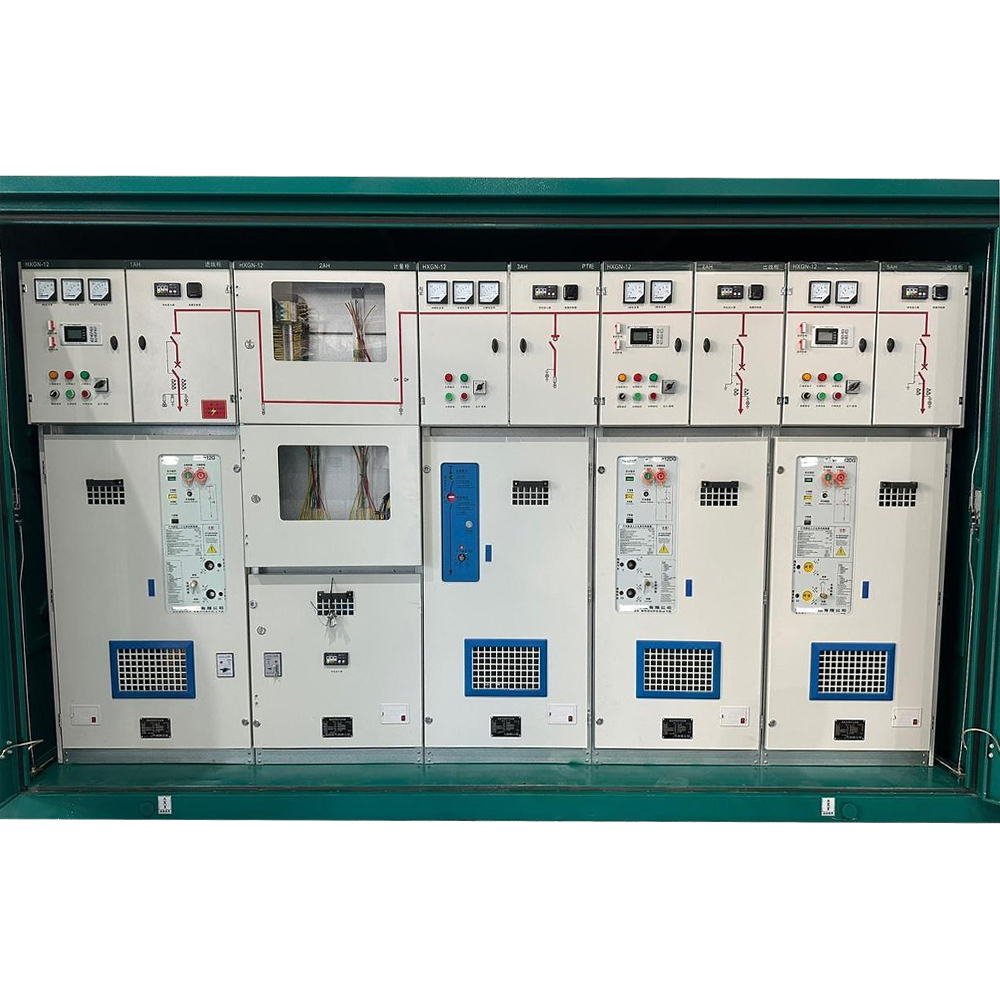

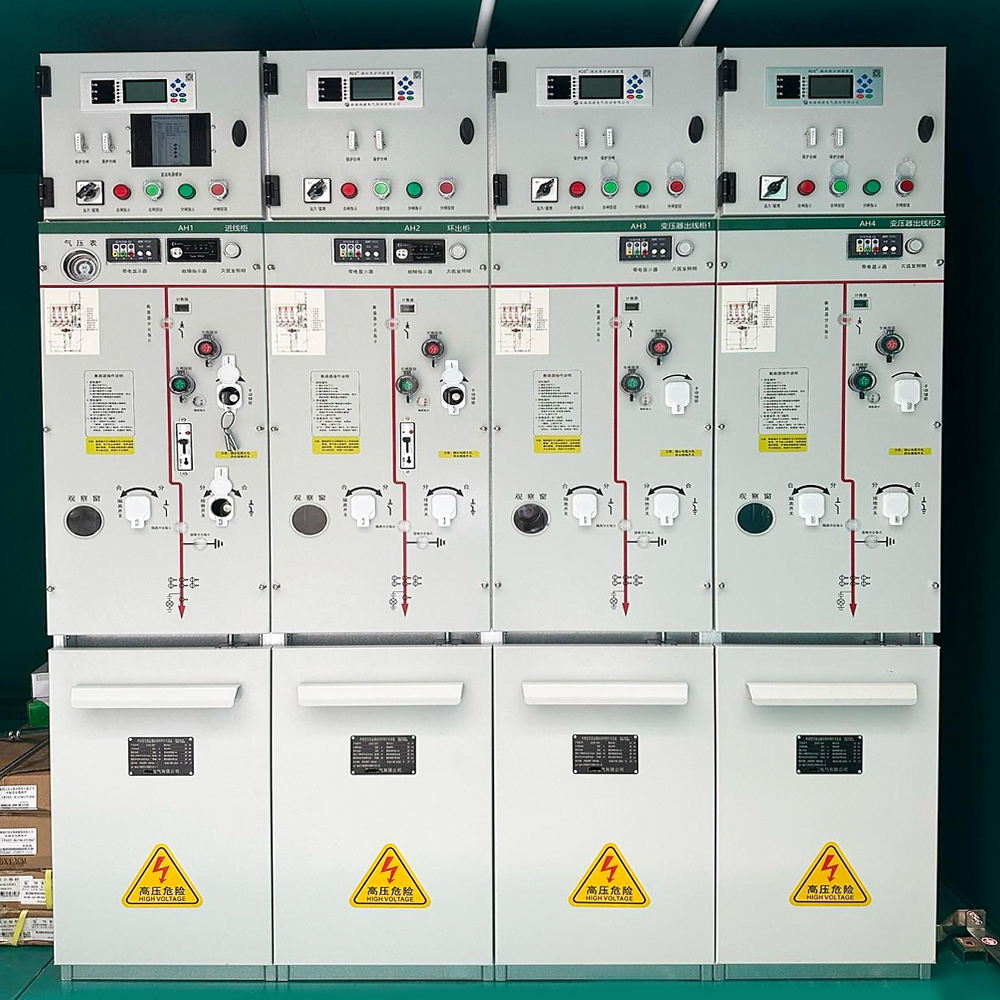

El cuadro fijo cerrado en metal tipo caja HXGN-12 (denominado unidad principal de anillo) es adecuado para sistemas de distribución de energía CA de 50 Hz con un voltaje nominal de 12 kV. Se utiliza principalmente para romper la corriente de carga, la corriente de cortocircuito y cerrar la corriente de cortocircuito. El interruptor de carga puede equiparse con mecanismos de operación eléctricos, manuales y de resorte, mientras que el interruptor de puesta a tierra y el interruptor de desconexión adoptan mecanismos de operación manuales, lo que garantiza un funcionamiento estable y un funcionamiento conveniente.

  • Especificación
  • Acerca de Hengyuan
  • Contáctenos
Nombre del parámetro técnico Valores numéricos
Voltaje nominal 12kV
Corriente nominal 630
Corriente nominal del bus principal 630A
Corriente nominal del circuito derivado 125A
Corriente de resistencia nominal de corta duración 20kA
Duración nominal del cortocircuito 4s
Corriente máxima nominal soportada 50kA
Corriente nominal de ruptura de carga activa 630A
Corriente de interrupción de circuito cerrado 630A
Interruptor de puesta a tierra con resistencia a la corriente de corta duración nominal 20kA
Duración nominal del cortocircuito del interruptor de conexión a tierra 4(2)s
Corriente de resistencia máxima nominal del interruptor de conexión a tierra 50kA
Cortocircuito nominal del interruptor de puesta a tierra que genera corriente 50kA
Tensión de resistencia de frecuencia de potencia de 1 minuto (fase a fase, fase a tierra, rotura del interruptor de carga de vacío) 42kV
Tensión de resistencia de frecuencia de potencia de 1 minuto (contacto de interruptor aislante) 48kV
Tensión soportada por impulso de rayo nominal (contactos de interruptor de carga de vacío fase a fase, fase a tierra) 75kV
Tensión de resistencia nominal al impulso del rayo (rotura del desconector) 85kV
Vida mecánica del interruptor de carga de vacío 10.000 veces
Vida útil mecánica de los interruptores de puesta a tierra y de desconexión 20.000 veces
Corriente alterna 3150A
